Hoymiles FLEX‑T5 Kabelschuh

Fünfpoliger Kabelklemmenverbinder für FLEX‑T5

Für den dreiphasigen Netzanschluss eines Hoymiles MIT-Wechselrichters wird am Ende des FLEX‑T5-Systems eine geeignete fünfadrige Leitung benötigt. Ungeprüfte Adapter oder das Abschneiden des werkseitigen AC-Steckers sind dafür keine fachgerechte Lösung.

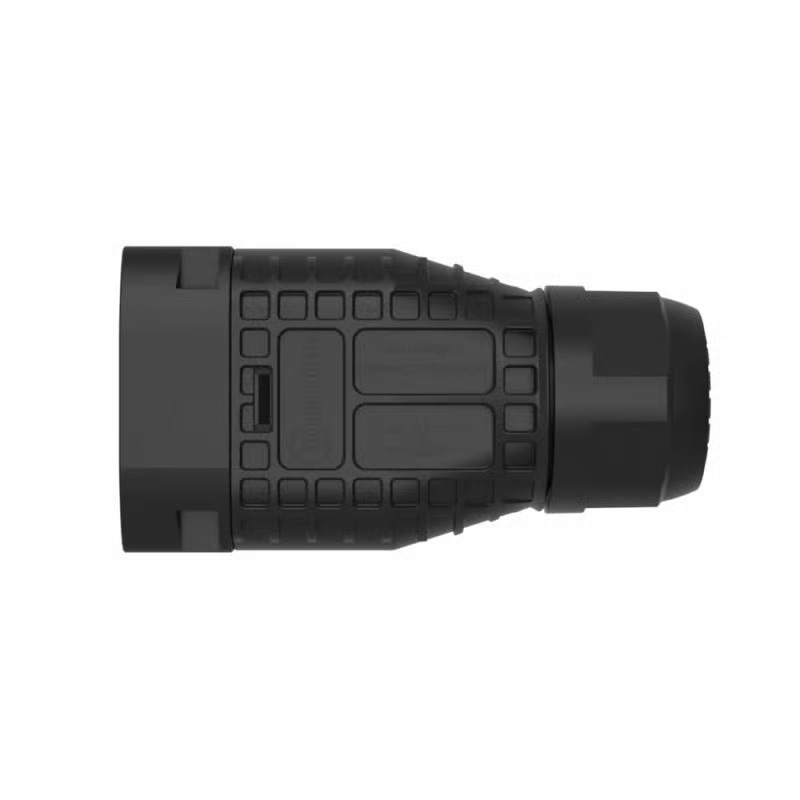

Der Hoymiles T5‑CTC‑EN2560C ermöglicht die Herstellung eines passenden AC-Endkabels. Er wird von einer Elektrofachkraft mit einer geeigneten Leitung für L1, L2, L3, N und PE konfektioniert und anschließend in das geplante FLEX‑T5-System integriert.

Die Bezeichnung „Kabelschuh“ ist der handelsübliche Produktname. Technisch handelt es sich nicht um einen einfachen Ringkabelschuh, sondern um einen fünfpoligen FLEX‑T5 Cable Terminal Connector beziehungsweise Kabelklemmenverbinder.

Vorteile des FLEX‑T5 Kabelschuhs

Fünfpoliger Drehstromanschluss

Der T5‑CTC stellt Anschlüsse für L1, L2, L3, N und PE bereit. Damit eignet er sich für das dreiphasige 230/400-V-Anschlusskonzept der Hoymiles MIT-Serie.

Individuelle Leitungslängen

Die Elektrofachkraft kann das AC-Endkabel passend zum geplanten Leitungsweg dimensionieren. Dadurch lässt sich der Übergang vom FLEX‑T5-System zur abgesicherten Unterverteilung an die Anlage anpassen.

Geschützte Verbindung

Bei fachgerechter Konfektionierung und vollständig gesteckter Verbindung erreicht das System die Schutzart IP68. Das Gehäuse ist außerdem UV-beständig.

Funktion und Anschlussprinzip

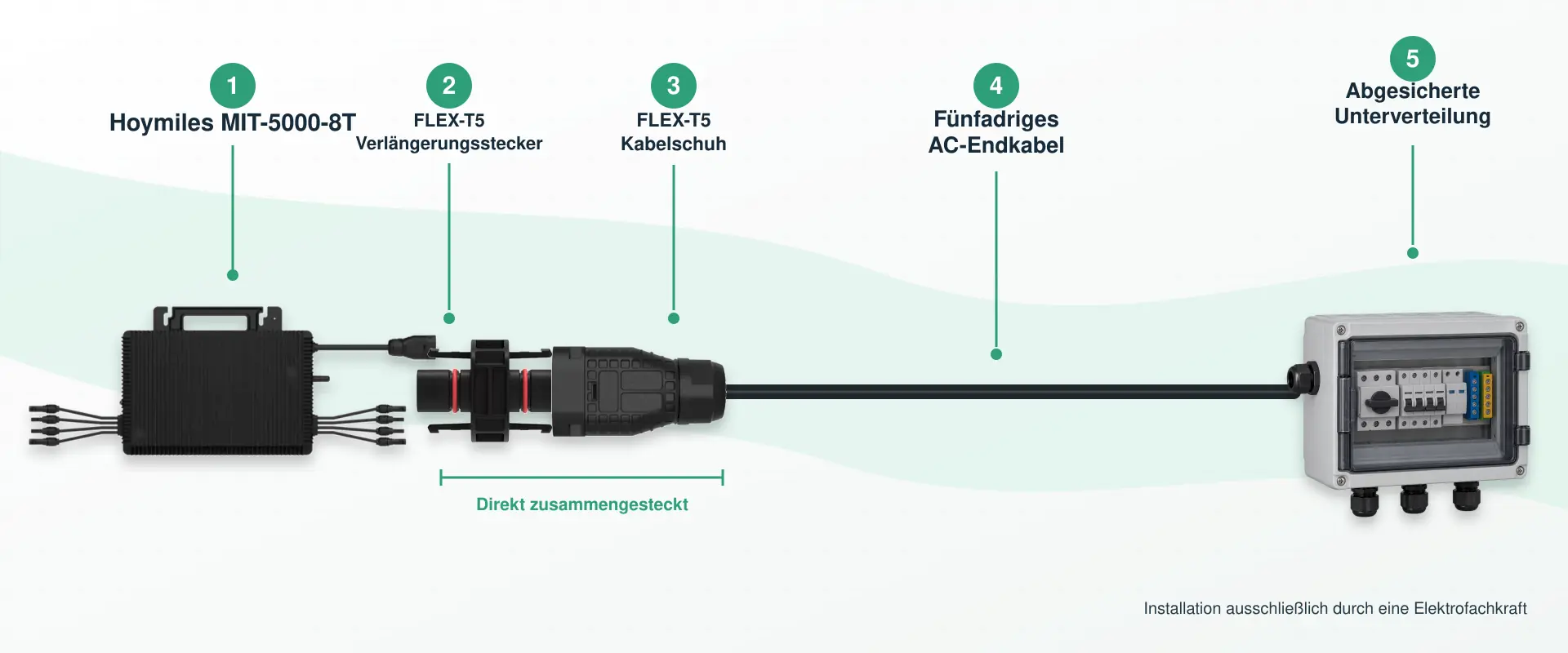

Der T5‑CTC übernimmt den Übergang vom FLEX‑T5-System zur individuell geplanten AC-Anschlussleitung:

• Eine Elektrofachkraft wählt eine geeignete fünfadrige Kupferleitung aus.
• Der Kabelklemmenverbinder wird nach der Hoymiles-Anleitung mit L1, L2, L3, N und PE konfektioniert.
• Dadurch entsteht das AC-Endkabel des FLEX‑T5-Systems.

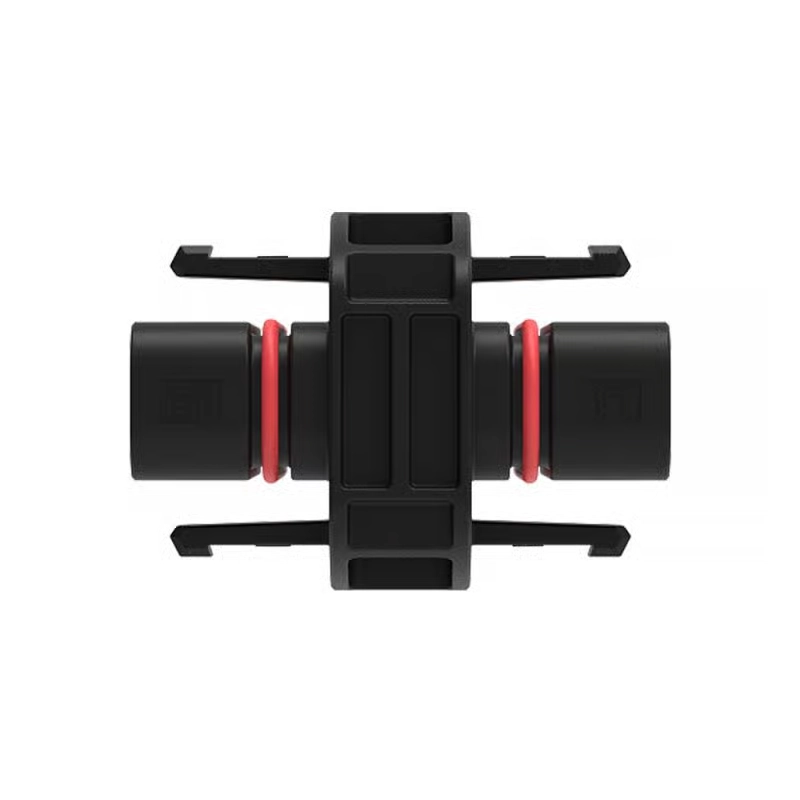

• Dieses wird über das erforderliche FLEX‑T5-Anschlusskabel mit dem Wechselrichter verbunden.
• Das andere Leitungsende führt zu einer fachgerecht abgesicherten Unter- oder Hausverteilung.
• Crimpung, Leiterzuordnung, Drehmomente, Schutzorgane und Absicherung müssen der aktuellen Hoymiles-Anleitung sowie der konkreten Anlagenplanung entsprechen.

Kompatibilität

Der T5‑CTC‑EN2560C ist für das FLEX‑T5-Kabelsystem kompatibler Hoymiles MIT-Wechselrichter vorgesehen. Dazu zählt insbesondere der Hoymiles MIT‑5000‑8T Dreiphasen-Wechselrichter.

Eine ähnlich aussehende Steckverbindung ist kein ausreichender Kompatibilitätsnachweis. Prüfen Sie die genaue Wechselrichtervariante und die aktuelle Freigabe von Hoymiles.
